AI + COMMUNICATION SYSTEM DESIGN

用AI重新定义通信硬件设计流程

从FPGA/IP、JESD高速接口到射频模组、宽带收发机和通信算法协同优化,聚研科技以AI驱动的工程方法帮助通信系统更快进入可验证、可交付、可量产的状态。

4 GHz宽带收发平台最大带宽
24–43.5 GHz高频变频链路覆盖范围
FPGA/IP逻辑·接口·算法·定制IP
AI链路建模·参数寻优·设计复用

PRODUCT PORTFOLIO

围绕通信系统关键硬件链路的产品矩阵

射频模组、宽带收发、时钟变频、FPGA/IP——四大产品线覆盖通信系统从前端到数字的完整链路。

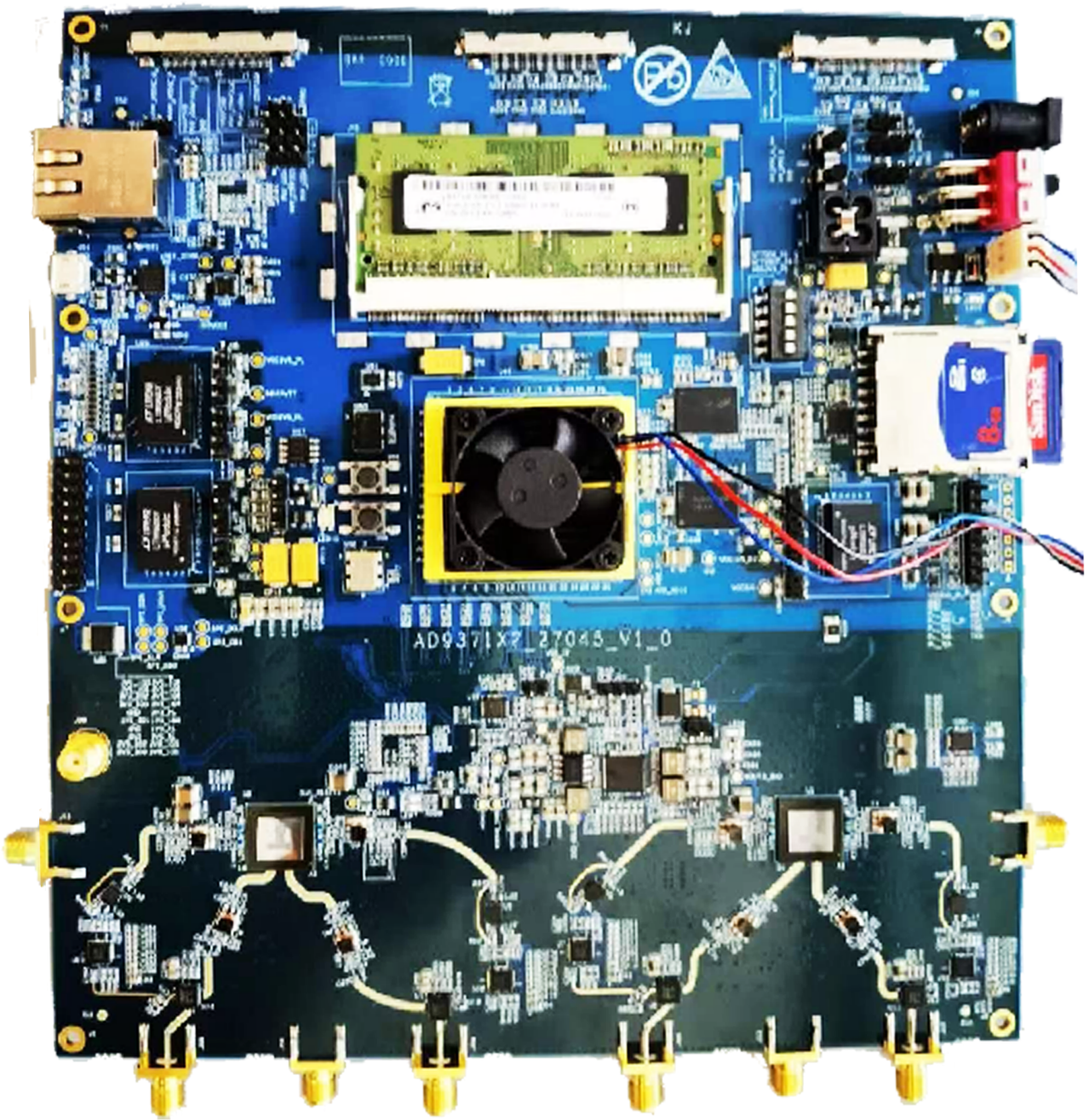

JY-Z45AD9371
WidebandXC7Z045

JY-Z45AD9371

核心FPGA+双收发链路,面向宽带射频收发验证与系统集成。

查看详情
JY-Z45AD9009
ADRF9009JESD

JY-Z45AD9009

ADI ADRF9009 + Xilinx XC7Z045,一块核心FPGA带两块9009系统收发。

查看详情

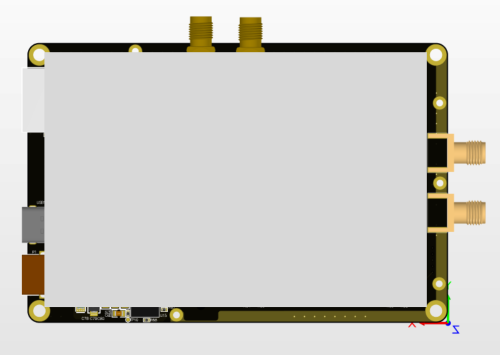

ADF 4372 时钟最小系统
ClockSMA

ADF 4372 时钟最小系统

10MHz基准时钟,4-8GHz / 100MHz-16GHz双输出,网口远程控制。

查看详情

AI-DRIVEN DESIGN

AI深入通信硬件设计全流程

不仅是概念,而是实际用于射频链路、FPGA逻辑、通信算法和测试数据的工程方法——建立可复用的参数空间、仿真记录与设计规则,让方案迭代更快更稳。

  • AI辅助链路预算、频谱规划与参数寻优
  • FPGA/IP模块复用、接口约束与验证计划生成
  • 测试数据回灌到硬件设计,缩短调试闭环
AI通信硬件研发

SOLUTIONS

从器件到系统,从样机到交付

射频模组标准化

统一控制接口设计的射频模组,为系统集成者提供标准化、简易化的硬件接入路径。

了解更多

宽带收发验证

以宽带收发平台加快通信部件研发,覆盖原型验证、算法联调和系统测试全链路。

了解更多

IP与软件定制

IP核开发、通信算法定制与软件工具链,实现高性能系统级通信设计。

了解更多
聚研科技

ABOUT JOYINNTEK

专注通信产品及部件的设计、研发与生产

深圳市聚研科技有限公司提供FPGA软硬件设计、通信算法开发和AI驱动的设计服务。核心产品包括JESD接口、AD/DA采集控制、射频模组和宽带收发机,最大4GHz带宽。

ENGINEERING REQUEST

把需求、指标和测试条件发给我们

围绕频段、带宽、接口、FPGA平台、算法链路和交付节奏,聚研会给出可落地的通信硬件设计方案。

doc.li@joyinntek.com +86 135 2877 6976
